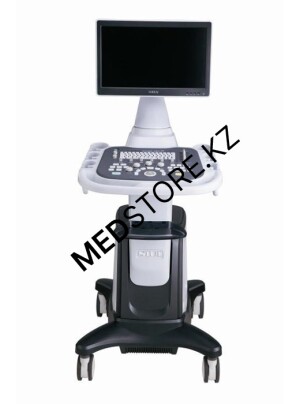

Стационарный ультразвуковой диагностический сканер Mirror2 plus

Описание

Стационарный ультразвуковой диагностический сканер Mirror2 plus

Производитель: Shenzhen Landwind Industry Co., Ltd, (Китай)

Новая, полностью цифровая ультразвуковая диагностическая система с цветным доплеровским картированием для широкого применения. Модель Mirror2 plus разработана на основе последних достижений в области ультразвуковой визуализации.

Области применения

• Абдоминальные  исследования
• Кардиологические исследования
• Урологические и гинекологические исследования
• Акушерские и педиатрические
• Исследования малых органов
• Исследования артерий и вен
• Используемые технологии MCI
• Мульти -угловое отображение, доступное на всех преобразователях.
• И для всех видов исследований.
• Multy-beam Parallel Imaging (MBP) - во время построения изображения увеличивает временное разрешение и частоту кадров в реальном времени.
• Fine Tissue Optimization - устраняет помехи, повышает отношение сигнал-шум, способствует четкому отображению границ тканей.
• Extended Phase Harmonic (EPH) - выражается в расширении гармоники сигнала с сохранением первоначальной формы волны.
• Увеличивает разрешение изображения и повышает достоверность в диагностировании даже незначительных патологических изменений.
• Transmitting Spectrum Focusing (TSF) - снижает т.н. боковые лепестки, чем значительно повышает пространственное и временное разрешение.
• Innovative Transmitting Apodization (ITA) - с помощью аподизированного излучения снижает помехи в ближней зоне и формируя четкий звуковой луч, позволяет получать изображения более высокого качества. система Free Hand 3D  для получения объемных изображений органов и тканей и (3-х мерную) структуру сосудов.

Основные функции

• 1 Триплекс ADM 2
• Цветные маркировки потока 3
• Цветной М режим 4
• Трапециевидные отображения 5
• Тканевый Doppler Преимущества
• Высокая чувствительность отображения энергетического доплера
• Контрастное разрешение линейного исследования
• Цветное панорамное отображение Doppler
• Цветное трехмерное отображение Doppler
• Отображение гармоники ткани для TDP
• Оперативное авто вычисление спектра PW
• Большой FOV угол для транс вагинальных исследований, до 155 градусов
• Краткие технические характеристики
• Монитор: Жидкокристаллический монитор 15” с высокой разрешающей способностью 1024х768 пикселей.
• Наклон/вращение: угол наклона: Наверх/вниз 11°; Право/Лево 90°
• Минимальное сканирование в глубину - 34 см
• Приемник Полоса пропускания: Широкополосная система: 1 МГц к 15 МГц
• Передатчик Полоса пропускания: Широкополосная система: 1 МГц к 15 МГц, автоматическая подстройка
• Режимы: B (2D-режим) Формирование луча - цифровой, мульти луч, параллельный, многочастотный, широкополосный
• Сосредоточение: Динамическое многочастотное сосредоточение
• Вторая, обратная гармоника
• Трапецевидный просмотр
• Акустическое усиление
• Градации шкалы яркости: 256; М-одномерный
• В/М (горизонтальное или вертикальное разделение); Размер петли: (10-80) с. CF- режим 2-мерный режим  изображения и цветное картирование
• Способы отображения: B+CF, B/B+CF (в реальном времени), B+CF/PW; Цветовая градация: 256, цветовая плотность луча - низкая/ высокая
• Частота повторения импульса: 150 гц к 12 кГц.
• Фильтры подавления пульсаций стенок сосудов, сглаживания,
• Максимальная скорость показа без совмещения: 2.7 мс;
• Минимальная скорость показа: 2 см/с PF-режим (Двухмерное изображение и цветное энергетическое картирование)
• Способы отображения: B+PF, B/B+PF (в реальном времени), B+PF/PW;
• Цветовая градация: 256;
• Цветовая палитра: 5;
• Фильтры подавления движения, сглаживания, пульсации стенок сосудов MAX скорость показа без aliasing: 1.3 мс;
• МIN скорость показа: 1 мм/с TD-режим (Тканевый Doppler)
• Цветовая градации: 256
• Цвет палитры: 5
• Цветная инверсия
• Частота повторения импульса: 150 гц к 12 кГц; PW-режим (Импульсно-волновой спектральный Doppler)
• Частота повторения импульсов (PRF): (4.46 к 25) кГц
• Длина строба (контрольный объем): 0.5 к 20 или 1-30 мм
• Коррекция поворота доплера: 0°к ±89° с шагом 1°
• Диапазон измерений доплера (DS): 200 Гц к 25 кГц
• Спектральный анализ - быстрое преобразование
• Фурье: 256-1024 канала частоты
• Время спектрограммы: 1, 2, 4 и 8 с
• Инверсия спектра
• Контроль за чувствительностью.
• Автоматическое сканирование сердечных сокращений: (30-240) ударов в минуту
• Автоматические параметры потока
• До 10 циклов (в среднем от целого кол-ва сердечных циклов)
• Комбинированный живой B/PW-mode (дуплекс просмотр)
• Комбинированный живой B+CF/PW, B+PF/PW - просмотр триплекса CW-режим (Непрерывно волновой спектральный Доплер) PRF-4.46 к 62,5 кГц
• Фильтр сокращения стенок сосудов полоса пропускания  50 - 800 Гц.
• Спектральный анализ - быстро преобразование
• Фурье: 256-1024 канала частоты
• Спектрограмма во времени: 1, 2, 4 и 8 с.
• Число спектральных линий во времени: 512.
• Число каналов частоты на спектральной линии: 256;
• Спектрограмма динамический контроль за диапазоном: (9-45) децибел.
• Размер петли: (10-80) s;
• Скоростная шкала под углом 0° при максимальном перемещении основной линии: До 24 мс; Инверсия спектра
• Автоматическое сканирование сердечных сокращений: (30-240) ударов в минуту
• Слышимый признак кровотока с разделением направлений: 2 канала
• Память: 160 ГБ для хранения фото и клипов; Размер: 670*868*1050 мм
• Максимальный вес: 110 кг
