Излучающие головки и насадки для аппартов Матрикс и Лазмик
Описание

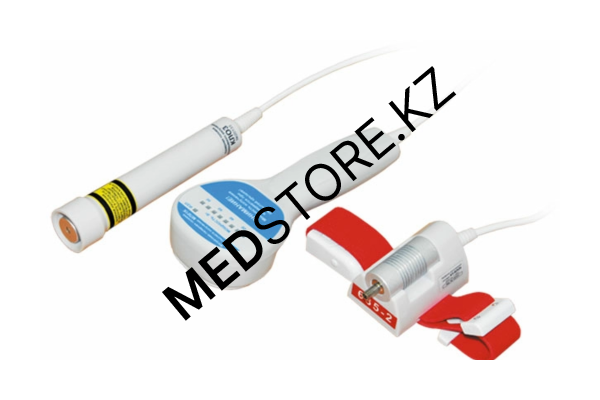

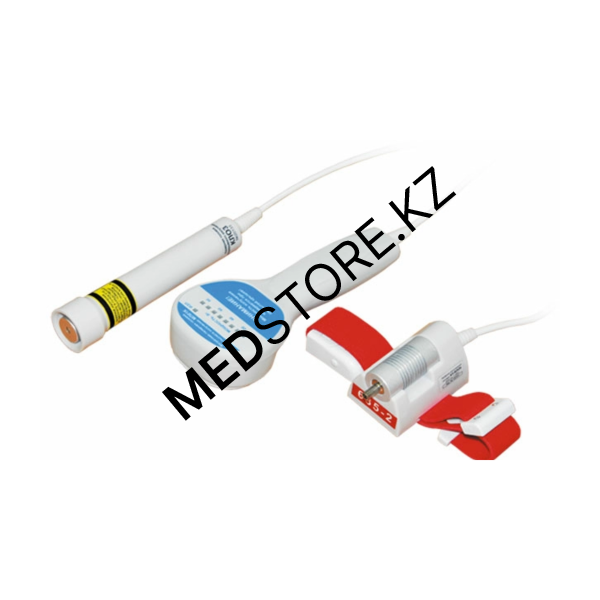

Параметры излучающих головок различного типа:
Тип |
Режим |
λ (нм) |
Мощность |
Тип |
Режим |
λ (нм) |
Мощность |
ЛО-2000 |
имп./непр. |
904/635 |
7 Вт/15 мВт |
КЛО5 |
непр. |
808 |
40 мВт |
ЛО-1 |
имп. |
904 |
5 Вт |
КЛО6 |
непр. |
808 |
200 |
ЛО-2 |
имп. |
904 |
9 Вт |
КЛО7 |
непр. |
1300 |
5 |
ЛО-3 |
имп. |
904 |
15 Вт |
МЛ01К |
имп./матр. |
904 |
50 |
ЛО-4 |
имп. |
904 |
20 Вт |
МЛС-1 |
имп./матр. |
904/636/470 |
15 Вт/15 мВт |
ЛО-7 |
имп. |
904 |
80 Вт |
КЛ-ВЛОК |
непр. |
635 |
1,5 |
ЛОК2 |
имп. |
635 |
5 Вт |
КЛ-ВЛОК-М |
непр. |
635 |
15 |
КЛО1 |
непр. |
635 |
5 мВт |
Только для аппаратов серии «Матрикс»! |
|||
КЛО2 |
непр. |
650 |
30 мВт |
МЛ01КР |
имп./матр. |
635 |
30 |
КЛО3 |
непр. |
635 |
10 мВт |
ЛО532-1 |
непр. |
525 |
12 |
КЛО4 |
непр. |
635 |
35 мВт |
ЛО-ЛЛОД |
непр./имп. |
635/904 |
60 мВт/70 Вт |

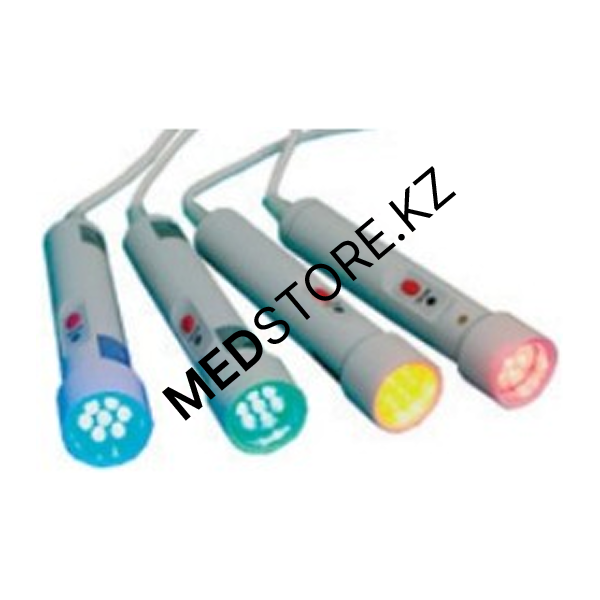

Светодиодные излучающие головки:
Тип |
Цвет |
λ (нм) |
Мощность (мВт) |
Тип |
Цвет |
λ (нм) |
Мощность (мВт) |
МСО3 |
Красный |
635 |
20 |
МСО5 |
Зеленый |
530 |
10 |
МСО4 |
Желтый |
590 |
20 |
МСО6 |
Синий |
470 |
15 |
Излучающие головки КВЧ диапазона:
- ЛО-КВЧ-4,9 – осуществляет воздействие миллиметровым излучением с длиной волны 4,9 мм, 1 мВт;
- ЛО-КВЧ-5,6 – осуществляет воздействие миллиметровым излучением с длиной волны 5,6 мм, 1 мВт;
- ЛО-КВЧ-7,1 – осуществляет воздействие миллиметровым излучением с длиной волны 7,1 мм, 1 мВт.
Общие рекомендации по подбору излучающих головок:
- На выбор излучающих головок (количество и технические параметры) влияют в основном экономические и методологические соображения. Мы рекомендуем подбирать минимально разумный комплект излучающих головок, которого достаточно для реализации основных методик. В дальнейшем всегда можно будет дополнительно приобрести недостающие излучающие головки, руководствуясь приведенным ниже принципами.
- Излучающие головки ЛО7 и КЛО6, с предельной для ЛТ мощностью, используются в основном для лечения заболеваний по тоническому типу, когда необходимо обеспечить максимальную энергетическую плотность.
- Из излучающих головок ЛО1-ЛО4, рекомендуются ЛО3 – разумный запас по мощности не помешает, да и при работе с насадками мощность уменьшается в среднем в 2 раза. Не будем забывать, что для реализации многих методик необходимы 2 излучающие головки – паравертебральная методика, воздействие на суставы с двух сторон и др.
- Импульсная излучающая головка ЛОК2, работающая в красном спектральном диапазоне (635 нм) наиболее эффективна при комбинированном использовании с головкой ЛО3 (ИК спектр, 904 нм).
- Излучающие головки КЛО1 и КЛО7 при своей минимальной мощности используются практически только в рефлексотерапии.
- Из непрерывных головок наиболее распространена КЛО3, которая по своим характеристикам полностью заменяет в методическом плане гелий-неоновые лазеры (ГНЛ).
- Матричная головка МЛ01К наиболее универсальна и должна входить практически в каждый комплект.
- Головка КЛ-ВЛОК для внутривенного лазерного освечивания крови редко входит в универсальный комплект, т. к. предпочтительнее иметь отдельный аппарат – АЛТ «Матрикс-ВЛОК».
Таким образом, наиболее оптимальным на сегодняшний день является наличие в комплекте 4-х излучающих головок:
- Импульсные ИК мощностью не менее 15 Вт (ЛО3) – 2 шт.;
- Матричная с импульсными красными или ИК лазерами (МЛ01КР или МЛ01К) – 1 шт.;
- Непрерывная с длиной волны излучения 635 нм и мощностью 10 мВт (КЛО3) – 1 шт.
Головки в обязательном порядке должны комплектоваться магнитными (ЗМ-50 и ММ-50) и зеркальными (ЗН-35 или ЗН-50) насадками, а в зависимости от области применения также могут быть добавлены оптические насадки – ЛОР, стоматологические, гинекологические и т. п. Для проведения ВЛОК требуется помещение с определенными санитарно-гигиеническими требованиями, поэтому предпочтительнее использовать отдельный аппарат (АЛТ «Матрикс-ВЛОК»).

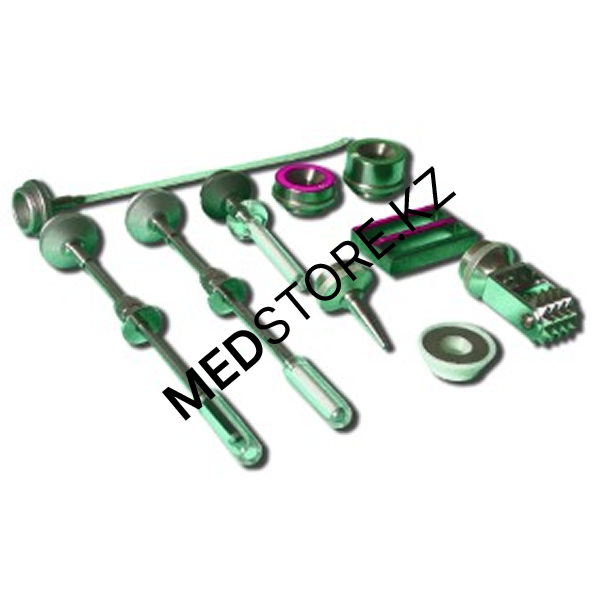

Оптические и магнитные насадки для лазерной терапии:
Излучающие головки с одним лазерным источником позволяют использовать оптические насадки для введения энергии лазерного света непосредственно в световой канал без использования специальной оптики, с помощью простого резьбового или цангового соединения («жёсткий» инструмент). На выходе насадок получается необходимое распределение светового потока, доставляемого в нужное место.
Для лазерной терапии достаточным является набор инструментов, содержащий следующие индикатрисы: «конус», «широкий конус», «конус в бок», «сфера», «цилиндр». Необходимые диаграммы рассеяния в зависимости от задачи формируются путём обработки дистального конца световода под определённую геометрическую форму, введения в полость защитной оболочки дистального конца металлического отражателя.
Световодный инструмент состоит из трёх основных частей: разъём для крепления, стержень и рабочая часть – оптический рассеивающий элемент. От оптического разъёма до рассеивателя излучение проходит по световоду. Рассеиватель обеспечивает удобство фиксации в полости патологического очага и его равномерное освечивание.
Проктологические насадки:
Проктологическая насадка П-1 (рис. а) формирует пятно излучения Ø 5—10 мм под углом 120°, что позволяет получить локальное распределение плотности мощности. Применяется для освечивания предстательной железы (ректально).
Проктологическая насадка П-2 (рис. б) распределяет лазерный свет равномерно по цилиндру Ø 9 мм и длиной 25 мм. Применяется в урологии для освечивания предстательной железы (ректально) или в проктологии для освечивания стенок прямой кишки. Вследствие рассеяния по большой поверхности плотность мощности значительно меньше, чем у насадки П-2, что в какой-то степени компенсируется универсальностью.
Проктологическая насадка П-3 (рис. в) распределяет излучение равномерно по цилиндру Ø 9 мм и длиной 25 мм. Применяется в проктологии для освечивания стенок прямой кишки (трещины заднего прохода, геморрой и др.).
Гинекологические насадки:
Гинекологические насадки Г-1 (рис. а) и Г-2 (рис. б), используемые для внутривагинального освечивания шейки матки и придатков, рассеивают энергию лазерного света по площади Ø 15-20 мм в контакте.
Гинекологическая насадка Г-3 (рис. в) применяется внутривагинально при некоторых воспалительных заболеваниях.
Урологическая насадка У-1 для головок типа ЛО:
Урологическая насадка У-1 предназначена для трансуретрального воздействия на предстательную железу и уретру.
Выполнена из гибкого материала, длина насадки 30 см. Рассеивающая цилиндрическая область на конце длиной 20 мм.
Комплект ЛОР насадок: а – Л-1-1, б – Л-1-2, в – переходное устройство:
Насадки Л-1 – ЛОР и С-1 – стоматологические реализуются в виде комплектов.
Комплект стоматологических насадок: а – С-1-1, б – С-1-2, в – переходное устройство
Насадки Л-1 – ЛОР и С-1 – стоматологические реализуются в виде комплектов.
Одноразовый световод с иглой для ВЛОК:
Одноразовый стерильный световод КИВЛ-01 представляет собой отрезок полимерного волокна, один конец которого вклеен в пластмассовый цилиндр, обеспечивающий автоюстировку световода, а второй конец вставлен в иглу для внутривенных инъекций.
Такое устройство позволяет максимально быстро и эффективно проводить процедуру внутривенного лазерного освечивания крови.
Зеркальная магнитная насадка ЗМ-50 и ЗМ-25 для головок типа ЛО или КЛО:
Магнитные насадки имеют различные значения магнитной индукции и предназначены для проведения магнитолазерной терапии (МЛТ). В медицинской практике наиболее часто применяют магниты с индукцией 25, 50 и 75 мТл, для чего разработан оптимальный комплект насадок КМ-2 для МЛТ.
В одном комплекте находятся два держателя магнитов и два кольцевых магнита, которые с разных сторон имеют различное значение магнитной индукции: 25 и 50 мТл; 50 и 75 мТл соответственно. Это сделано для того, чтобы можно было варьировать ими максимально свободно и применять магнит на двух излучающих головках одновременно. Чаще всего используют зеркальный магнит 50 мТл – ЗМ-50.
Зеркальная магнитная насадка ММ-50 для МЛ01К:
Для матричных излучателей МЛ01К для АЛТ «Матрикс» используют специально разработанные магнитные насадки ММ50 и ММ100, с магнитной индукцией 50 и 100 мТл соответственно.
Зеркальная насадка ЗН-35:
Кроме внутриполостных и магнитных, существуют оптические насадки для наружного применения:
Зеркальные насадки: наиболее распространены ЗН-35 (диаметр 35 мм) и ЗН-50 (диаметр 50 мм). Предназначены для зеркально-контактного способа воздействия. Они чрезвычайно многофункциональны и полезны:
- увеличивают глубину и интенсивность терапевтического воздействия;
- обеспечивают стабильность и воспроизводимость процедуры;
- защищают медперсонал от отраженного излучения;
- обеспечивают гигиеничность процедуры;
- позволяют проще рассчитывать энергетическую плотность, т. к. эффективная площадь воздействия принимается равной 1 см2.
Акупунктурная насадка А-3:
Акупунктурная насадка с металлическим наконечником А-3 (размер пятна диаметром не более 1 мм) предназначены для концентрации энергии лазерного света на точки акупунктуры или методики прочерчивание.
Особенности применения излучающих головок и насадок подробно изложены в книге, прилагаемой к каждому аппарату серии Матрикс или Лазмик.
